猫娘串门：T1~T5 实测记录

依据：串门基础设施设计稿 §3.12「实测清单」、§3.3（同源 iframe 承载与能力门）、§3.4.2（打包）、§3.4.5（B 侧图层）、OD-27。 判定规则（§3.12）：T1~T4 任一失败，或 T5 的 2D destination-in 与 WebGL 打包 shader 都不成立 → 退设计 1。 实测日期 2026-10-02，兼容模式补测 2026-10-03。脚本在 scripts/visit_probe/，原始数据在 scripts/visit_probe/results/{direct,compat}/results.json，补测数据在 scripts/visit_probe/results/compat-2026-10-03/results.json，T2 黑帧诊断重测在 scripts/visit_probe/results/compat-2026-10-03-blankcheck/。

结论

Windows 上 T1~T5 通过 → 继续 iframe 方案（OD-27），不退设计 1。

T2 兼容模式那一轮 17/312 黑帧的处理（owner 2026-10-03 拍板）：该轮不计入 T2 判定。owner 判断很可能是测试期间人在操作电脑或后台有其他程序干扰（T2 不占鼠标，那一轮运行时并未要求停手）。旁证：同一轮的 timer30 / rAF 都是 0 黑帧；加诊断后在同一台机器、同一兼容模式下重测 25 轮约 7700 帧（timer60 15 轮）0 黑帧。原始数据与诊断方法保留在记录里，PR-10 实现期若再出现，按「待补测」里的判别表处理。

供判断的事实：设计 1（preload 异 host 直通补丁）与 iframe 方案的取帧都是「父页 postrender 同任务 drawImage」再打包，区别只在 iframe 是跨 realm 读取、打包画布在 iframe 里。若黑帧来自应用那一帧本身没画模型，或来自 drawImage 快照 / 打包步骤本身，换设计 1 也会同样出现；只有「同 realm 读得到、跨 realm 读不到」才是 iframe 特有的问题。

还没关的闸门（PR-10/11 合并前必须补）：

• §3.12 要求 T3/T4 同时在 macOS 上测，本次没有 Mac 设备，T3/T4 的 macOS 部分待测。

（兼容模式下访客不透明像素的命中已于 2026-10-03 补测通过，见 T3 行。）

另外测出 4 处需要回写设计稿的事实（见文末「对设计稿的修正」）。其中两处会影响 PR-10/11 的写法：

• §3.4.5 的「第二道保险」（transparent-overlay 类）实测单独不起作用。
• 兼容模式下每帧取帧打包要占主线程约 8 ms；累加器冷启动第一秒还会多抓帧，把这笔开销放大。

环境

项	值
壳	本地 lanlan_release/lanlan_frd @ 3c15525（比 origin/main 落后 3 个提交，差异只涉及设置页 / 触屏区域 / 点击引导，与 T1~T5 无关），npx electron-forge start 开发态，多窗口，Pet 窗是全显示器透明窗
运行时	Electron 41.2.0 / Chrome 146.0.7680.179，PIXI 7.4.3
系统 / 显卡	Windows 11 Pro 26200，RTX 5090（ANGLE D3D11），1920×1080@60 Hz，DPR 1
后端	主仓库 main@bed9e1850，uv run python launcher.py，壳以「复用外部后端」模式接入
两种合成模式	兼容模式（用户真实配置 compatibilityMode:true → --disable-gpu-compositing --disable-direct-composition，gpu_compositing: disabled_software，webgl: enabled_readback）；直通模式（临时 NEKO_USER_DATA_DIR 只把该项改成 false，gpu_compositing: enabled）。两种模式各跑一遍全部项目
测试页	同源静态页 /static/_visit_probe/transport.html（测完已删除），由 CDP（--remote-debugging-port）向 Pet 窗注入父页探针，不改任何产品代码
未覆盖	macOS（无设备）；真实 75 / 144 Hz 显示器（用定时器驱动模拟同频率的 postrender 源）；多 DPR

结果表

项	测法	观测值	通过	证据
T1 原生 WebSocket / RTCPeerConnection	Pet 窗父页建同源隐藏 iframe（1×1 置于视口外，§3.4.5 guest 样式），检查 contentWindow.WebSocket 的 name、Function.prototype.toString 是否 [native code]、原型链；iframe 内连本机 echo WS；同时在 Chat 窗包一层 WSProxy._handleConnecting 计数（即 pet-websocket-bridge.js 的 CONNECTING 扇出）；正对照：父页同样 new WebSocket	两种模式一致：iframe WebSocket.name='WebSocket'、native、原型直连 EventTarget；父页是 PetWebSocket；RTCPeerConnection / captureStream / requestVideoFrameCallback 均 native；isSecureContext=true；iframe 自身 window 上没有 electronScreen / __NEKO_MULTI_WINDOW__ / nekoFramePacing / require / process。iframe 连 echo 2~4 ms 成功；Chat 窗 CONNECTING 计数 0，Chat socket 保持 OPEN。正对照：父页连接走 PetWebSocket，Chat CONNECTING +1，Chat 的主 socket 被置为 CLOSED（劫持 _activeWs，需重载 Pet 才恢复）	✅	results.json → t1
T2 同任务取帧	父页 renderer.on('postrender') 带两道守卫（RenderTexture / lastObjectRendered===stage）+ 分数累加器，同步调 iframe sink.onFrame(#live2d-canvas, 裁剪) → 2D 打包 → requestFrame()；①黑帧：逐帧回读打包下半（alpha 半）判全零，各 300 帧；对照：同样逻辑但 setTimeout(0) 推迟一个任务（等价 postMessage）；②30 fps 验收：打包画布 captureStream(0) → 本机环回 RTCPeerConnection（VP8 / H.264，560 kbps，maintain-framerate）→ getStats() 每档 10 s	黑帧：同步路径 timer30 / rAF-VSync / timer60 三种驱动下 0/302、0/310、0/310（直通），0/303、0/311、0/312（兼容）；异步对照 223/311（直通）、264/311（兼容）是黑帧。帧率（直通，源 postrender/s → 抓帧/s → 编码帧/s）：rAF 60.06→29.78→29.68；rAF 限 60 58.6→29.65→29.25；timer30 30.27→29.27→29.27；timer45 45.51→29.64→29.54；timer60 58.83→29.97→29.87；模拟 75 Hz 76.92→29.87→29.97；模拟 144 Hz 142.85→29.99→29.99；源 <30（24 Hz）23.87→23.87→23.77；H.264@timer60 编码 29.89；WebGL 打包 shader@timer60 编码 29.89。outbound-rtp.framesPerSecond 29~30，接收端解码 29.3~29.9。兼容模式数字同量级（29.35~29.93，<30 源 23.78）。每帧打包耗时：直通 0.11~0.13 ms（峰值 ≤0.6 ms）；兼容 7.8~8.1 ms（峰值 ~11 ms）（results.json 里的 packMsAvg/packMsMax 是同一 iframe 内从建立起的累计值，各档依次累加；各档读数本身几乎一致，WebGL 打包档用的是新 iframe、可视为独立样本）。2026-10-03 兼容模式补测按测量窗口单独计算：各档 6.8~7.3 ms。⚠️ 2026-10-03 兼容模式补测的黑帧检测：timer30 0/301、rAF 0/313，但 timer60 一轮 17/312 黑帧（minAlphaSum 0；异步对照 166/311）。该轮没有逐帧诊断，原因不明。随后给脚本加了诊断：出现黑帧时在同一任务里直接用 gl.readPixels 读 PIXI 的 WebGL 绘制缓冲同一区域、并在父页同 realm 用 2D 画布对同一区域 drawImage 作对照（后者 10-03 重测之后才加），记录模型是否仍挂在 app.stage、visible / renderable / worldAlpha、画布可见性。用诊断版重测 25 轮约 7700 帧（timer60 15 轮，含 Pet 页重载后 60 s 的一组），0 黑帧，未复现	✅（兼容模式一轮 17/312 黑帧经 owner 判定为操作干扰、不计入；重测 0/7700）	results.json → t2.blank / t2.fps
T3 iframe 透明与命中	受控背板窗口（固定渐变 + 棋盘，压在普通窗口之上、Pet 之下）上，§3.4.5 host 样式 iframe 摆在模型旁空位；透明：截「无 iframe / 有 iframe / 无 iframe」三张只含该区域的图逐像素比；命中：SendInput 注入真实鼠标移动（SetCursorPos 不经低级鼠标钩子，Electron forward:true 收不到），每个变体先移到模型脸部、再移到 iframe 中心，各 3 次，判据为 WindowFromPoint 是否命中 Pet 窗；变体含 z-index 9（设计原样）/ 11（压在画布之上）× pointer-events × transparent-overlay 类	透明：兼容模式空文档、带闲置 WebGL 画布的 transport 文档与无 iframe 逐像素完全相同（0/531,608 像素差 >8）；直通模式均值差 0.024，唯一的 >8 像素是 Pet 页面自己一个呼吸动画条（bg↔bg2 之间同样在变），iframe 贡献 0。没有白底 / 黑底。命中：正对照（模型脸部）两种模式 21/21 次命中 Pet。直通模式 iframe 中心：无 iframe 3/3 穿透；z9 设计原样 3/3 穿透；z9 不加任何保险 3/3；z11 pe:none+类 3/3；z11 只 pe:none 3/3；z11 只有类（pe:auto）0/3——整窗变可点；z11 都不加（负对照）0/3。兼容模式所有变体 3/3 穿透。2026-10-03 补测不透明像素：z9 设计写法的 iframe 显示图案、测试点落在图案 ~97% 不透明的灰色带上，屏幕取色 (129,129,128)（无 iframe 时同点为背板色 (193,169,130)，即图案确已画在该像素上），点击仍 3/3 穿透；模型脸部正对照 27/27 命中 Pet。所以兼容模式下访客的不透明像素不会吃掉点击，命中由本家模型决定、与叠层像素无关（此前「兼容模式按合成像素 alpha 穿透、不透明访客像素会吃点击」的推断不成立，已删除）。elementFromPoint：z9 任何样式与 z11 pe:none 都返回 CANVAS#live2d-canvas，z11 pe:auto 才返回 IFRAME	✅ Windows 两种合成模式（含兼容模式不透明像素）；macOS 待测	下方证据图、results.json → t3
T4 iframe 内透明 WebGL 画布合成	同一背板上，iframe 内透明 WebGL 画布（alpha:true, premultipliedAlpha:true，§3.4.5 解包 shader：上半取 rgb、下半取 r 作 a、rgb=min(rgb,a)）显示已知图案（8 色带 × alpha 0→255 横向渐变）；按「预乘色 + 背景×(1−a)」逐像素算期望值与截图比；另走完整链路 打包 → captureStream → 环回 RTC → 隐藏 2 px <video> → rVFC → 解包，并用真实模型跑一次	直通：均值误差 0.45、p99 0.50（取整级），max 127 只出现在 0.11% 的色带分界像素（最近邻采样落在边界）；alpha=0 列与背景平均差 1.56。兼容（DWM disable-gpu-compositing）：0.45 / 0.50，同上。2D 源与 WebGL 源图案结果一致。经编解码链路：直通 8.6 / p99 76，兼容 3.4 / p99 62——起播 2.5 s 内 BWE 爬坡，编码分辨率只有 160×448（qualityLimitationReason=bandwidth），这属于 T6/T8/T12 的画质范畴，不是合成问题；真实模型经完整链路叠在背板上，alpha 边缘正确透出棋盘	✅ Windows 两种合成模式；macOS 待测	下方证据图、results.json → t4
T5 打包输出（alpha → 亮度）	父页 postrender 同任务内，对同一裁剪同时做：参考（普通 2D 画布 getImageData，非预乘 RGBA）、2D destination-in 打包、WebGL 打包 shader（UNPACK_PREMULTIPLY_ALPHA 上传、上半 rgb / 下半 aaa）；逐像素比「下半亮度 == a」「上半 == 预乘色」；源：合成 2D 图案（覆盖全部 256 级 alpha）、premultipliedAlpha:true 的 WebGL 画布图案、真实 #live2d-canvas（上半身 320×448 5 帧 + 256×560 输出尺寸 1 帧；后者裁剪框仍按上半身比例推导，验证的是 256×560 几何下的打包，不是真正的全身构图）	两种模式、所有源、两种打包：alpha 最大误差 0；上半预乘色最大误差 0.49~0.50（取整）；alpha=0 处上半全黑（泄漏 0）。白色带抽查：x=0/1/2/64/128/191/254/319 → 下半亮度 0/1/2/51/102/153/203/255，与期望逐一相等	✅（2D 与 WebGL 均成立）	results.json → t5

证据图

每张图从左到右：无 iframe（背景）、有 iframe、差值放大 4 倍。截图只截测试区域，背景是受控的背板窗口。

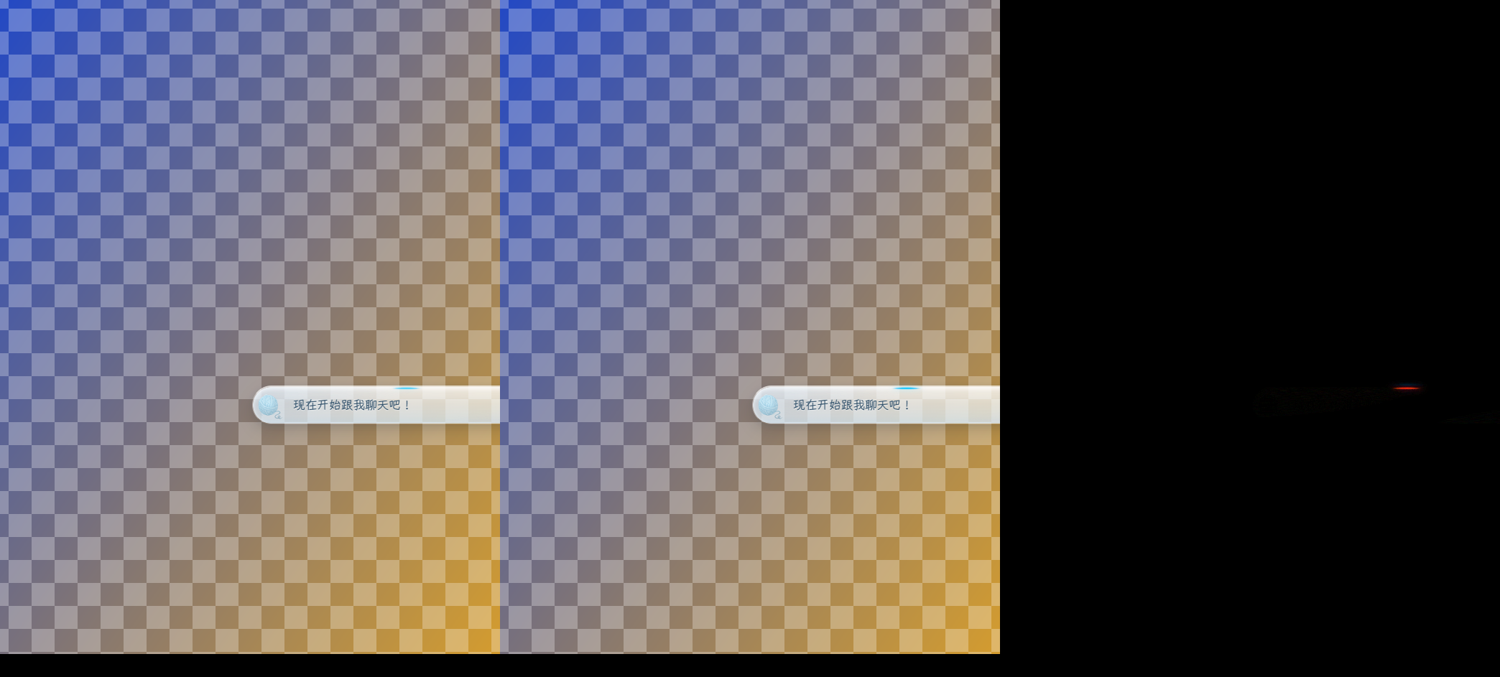

T3 空 iframe，直通模式（右栏只有 Pet 页面自己的动画条在变）：

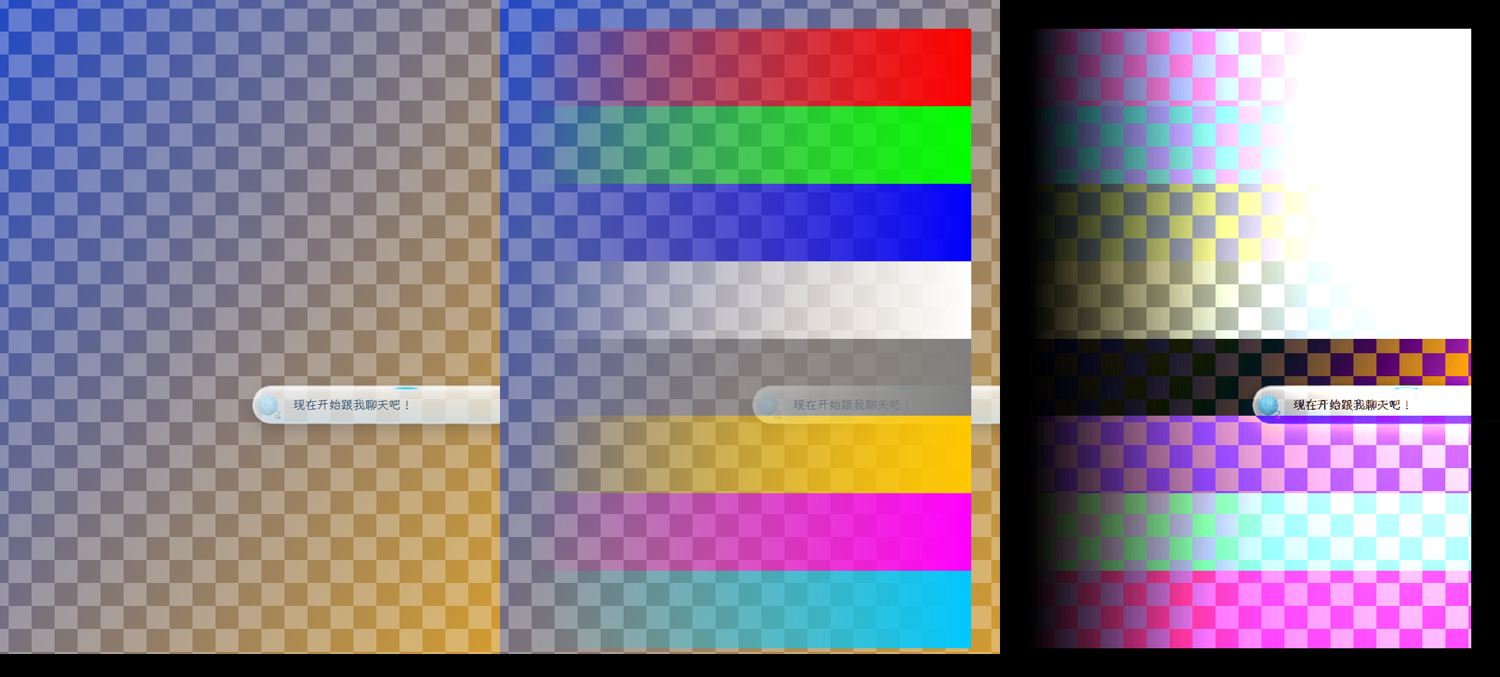

T4 图案经解包画布直接叠层，直通 / 兼容：

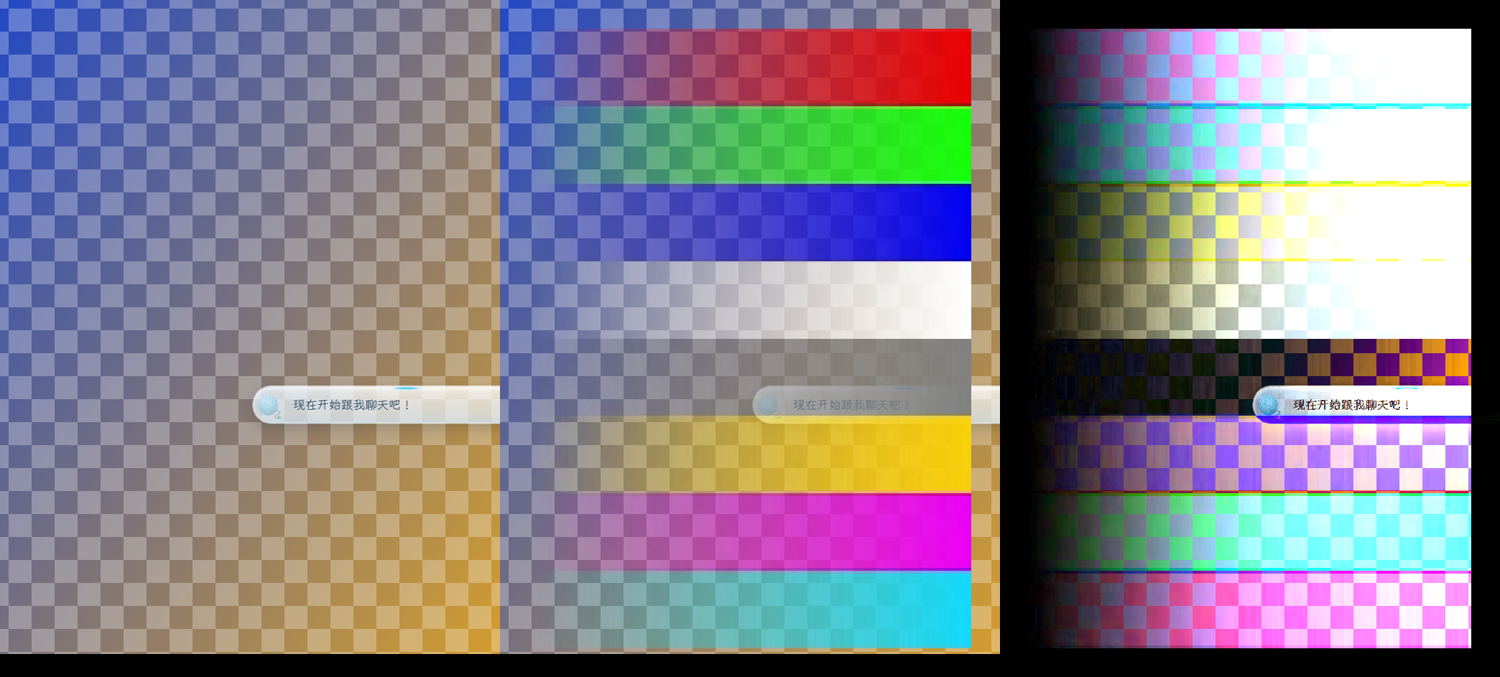

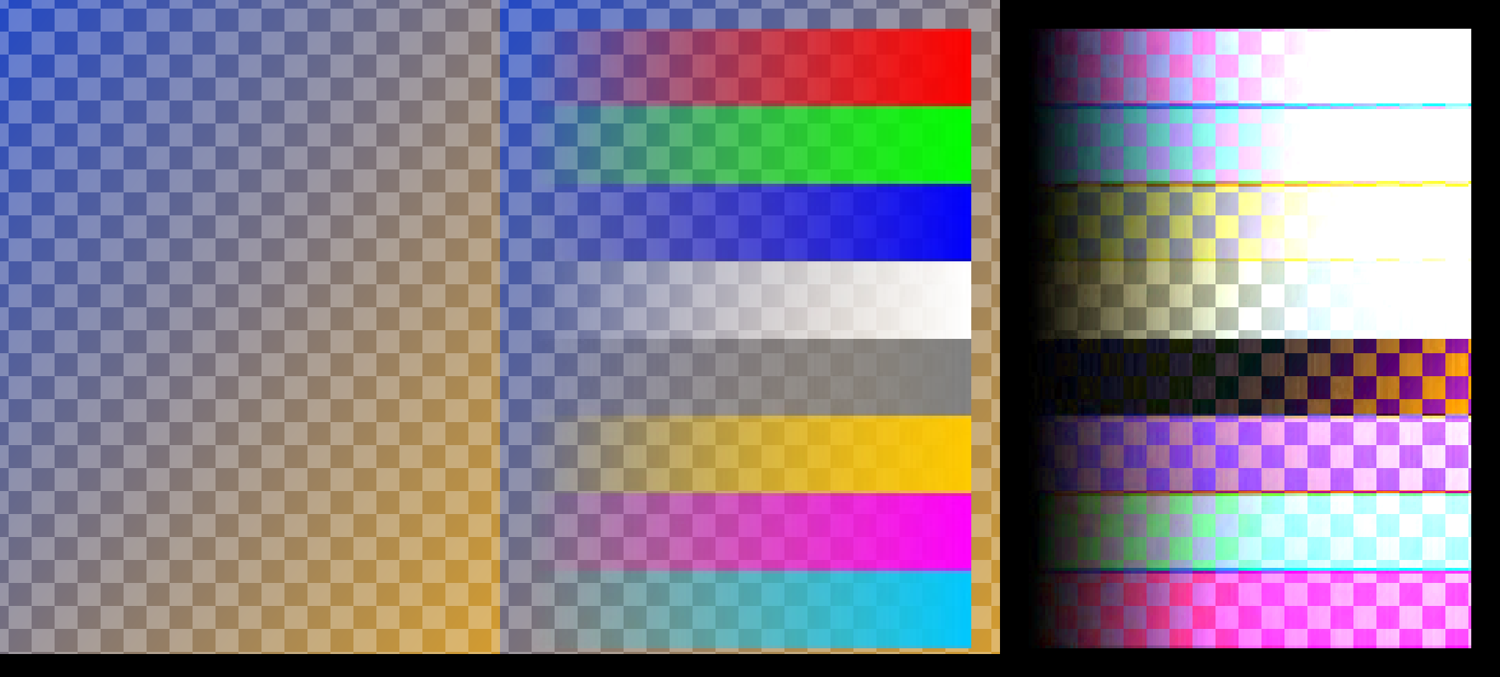

T4 图案经 VP8 环回链路，直通 / 兼容：

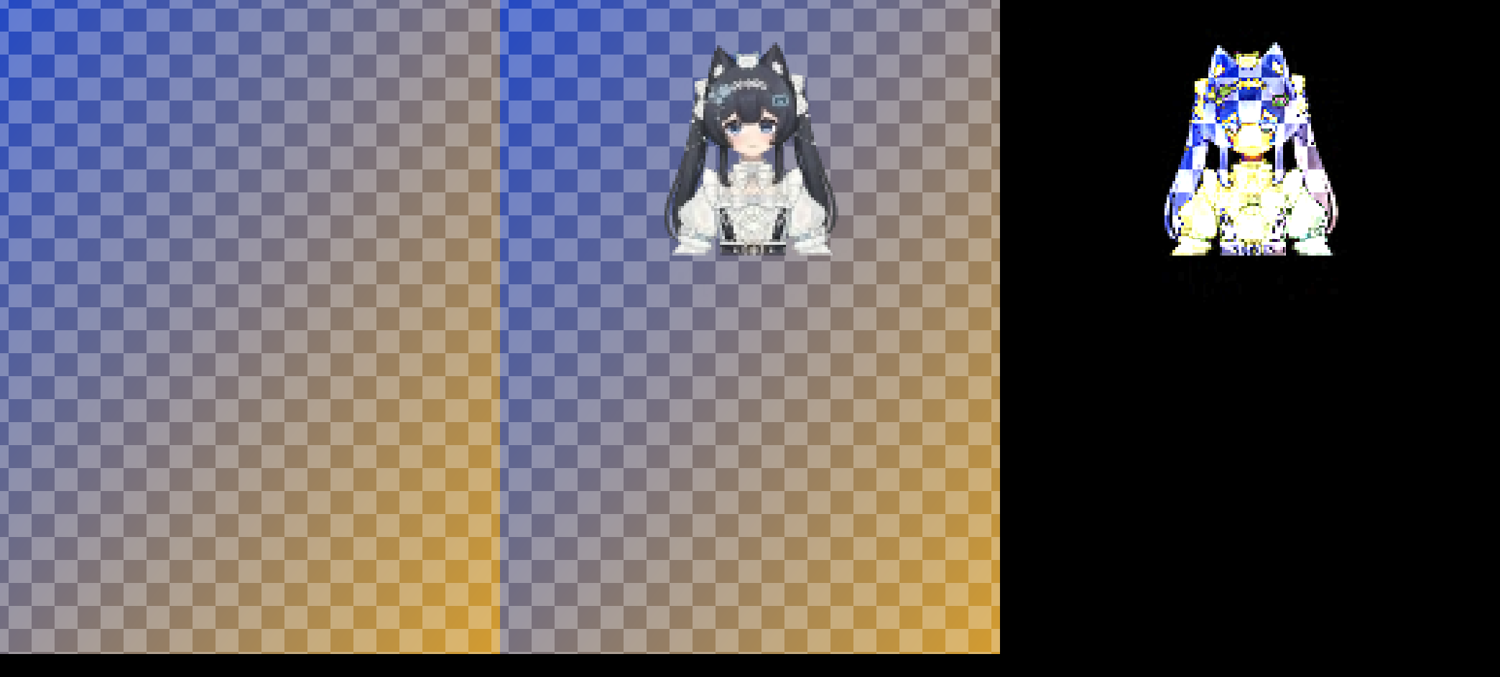

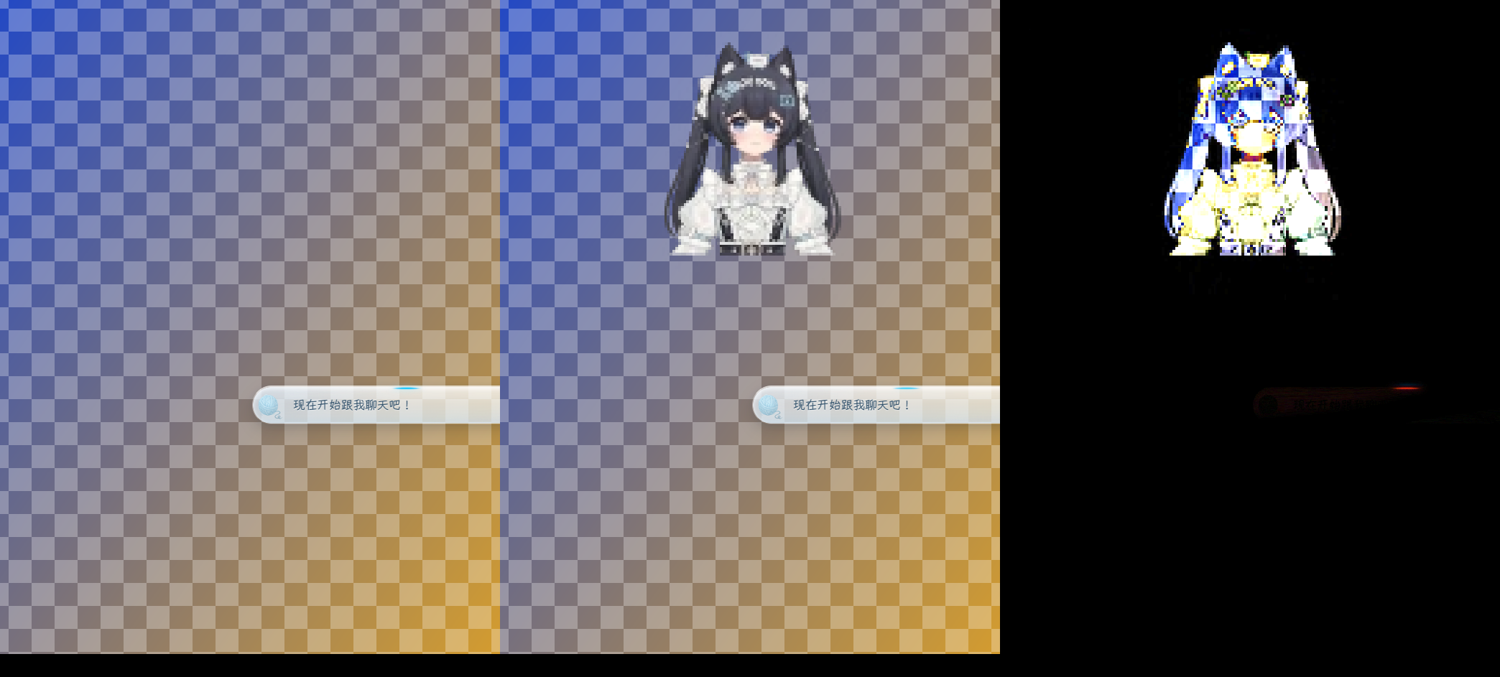

T4 真实模型经完整链路（打包 → captureStream → 环回 RTC → 隐藏 video → rVFC → 解包），直通 / 兼容：

对设计稿的修正（建议回写 §3.3.5 / §3.4.5 / §3.12）

1. §3.4.5「两道保险」需要改写。 #live2d-container 是 position:fixed; z-index:10 的全屏层，设计里 iframe 的 z-index:9 实际在本家画布之下。视觉没问题（画布透明），命中也因此永远落在 canvas 上。
   • Pet 页 body 自带 pointer-events:none，iframe 默认就继承 none。
   • 实测「只靠 transparent-overlay 类」（pointer-events:auto 且 z 在画布之上）在直通模式下会让整窗变可点。原因是鼠标事件进了 iframe 文档，父页 preload 收不到 mousemove，穿透状态停在上一次的「不穿透」。所以这条保险单独不成立。
   • 建议正文改为：pointer-events:none 显式写死，且 z-index 保持低于 #live2d-container；parent-bridge.js 静态门同时校验这两条。删除「样式被覆盖时 transparent-overlay 类仍当背景」的说法。
2. §3.3.5 第 5 条的成本估算只对直通模式成立。 直通模式每帧打包 0.11~0.13 ms；兼容模式（--disable-gpu-compositing，WebGL 走 readback）7.8~8.1 ms。换成 WebGL 打包 shader 也是 ~8.1 ms，瓶颈是每帧从 WebGL 源取快照，不是 drawImage 次数。30 fps 下这约占 Pet 主线程 24%。帧率仍能保住（T2 兼容模式 29.4~29.9），但兼容模式用户（本机就是）会多付这部分开销。是否在兼容模式降帧 / 降档，交 PR-10 决定。
3. 分数累加器的 renderFps 估计有两个偏差，同一个改法都能修。
   • 冷启动多抓：刚挂钩子时 1 s 窗口里只有几帧，renderFps 等于已见帧数，30/renderFps ≥ 1，于是开头每帧都抓。模拟（按 §3.3.5 原式）第一秒抓帧数：45 Hz 源 42、60 Hz 源 50、75 Hz 源 57、120 Hz 源 71、144 Hz 源 76（目标 30）。2026-10-03 兼容模式实测（挂钩子起不预热，第一秒 / 第二秒抓帧数）：30 Hz 源 30 / 30；rAF 60 Hz 源 50 / 30；定时器 75 Hz 源 58 / 29；定时器 144 Hz 档（实际源约 118 Hz）66 / 32。与模拟吻合。兼容模式每帧 ~7~8 ms，第一秒的主线程开销被放大到约 0.35~0.5 s。
   • 源 ≈30 Hz 时少 ~2.4%：timer30 实际 30.27 Hz → 抓帧 29.27。1 s 窗口计数常得 31，于是 acc += 30/31。
   • 改法：renderFps 按窗口内首末帧的时间跨度算小数频率（(n−1)/(t_last−t_first)），样本不足 2 帧时用 nekoFramePacing 测得的刷新率作初值。模拟下 30.3~144 Hz 各源从第一秒起都恰好 30。
4. 帧率模式会被频繁翻转，但不影响结论。 preload 按 5~20 Hz 合成 pointermove，触发 boostLinuxX11InteractiveFPS，Pet 在 rAF 60 与定时器 30 之间反复切换。实测这种翻转下抓帧仍在 28.9~30.6。§3.4.4 的 _visitCaptureActive 方案可行；本次为了得到稳定的分档数字，测量期间临时停了 governor 和该升帧入口。

其他顺带观测（不在 T1~T5 判定内）

• 接收端 2 px / opacity:0.01 的 <video> 上 rVFC 为 23~29 次/s（解码 29.3~29.9），T7 时复核掉帧原因。原始数据里 H.264 档的 52~54 次/s 是脚本假象：该档在同一个 iframe 里重建了环回，旧 video 的回调重新挂到了新 video 上，循环变成两份（已修正，transport.js 把 rVFC 循环绑定到各自的 video；2026-10-03 补测 H.264 档为 27.7 次/s，确认是假象）。
• encoderImplementation 在 Electron 41 下取不到（undefined）。T6 要记编码器实现的话，得改用 chrome://webrtc-internals。
• getModelScreenBounds() 不按视口裁剪。 本机模型有一半挂在屏幕外（bounds 右下超出 1920×1080），按设计稿 3.4.1 比例算出的上半身框有 773 px 落在画布下方，所以 T4「真实模型」那张图里访客只占顶部一小条。这不影响本页结论：T4 的数值来自图案合成，T5 的参考与打包用同一裁剪框。但 PR-10 取景必须先与视口 / 画布求交、只用屏幕内可见部分再按比例构框（实测脚本已这样改）。
• 环回起播头几秒 qualityLimitationReason=bandwidth，分辨率被压到 160×448 / 240×672，之后回到 320×896。这和 §3.4.5 预计的「QP 缩放器降分辨率」是一类现象，留给 T6/T8 测稳态。

待补测

项	内容	期限
T3 / T4 macOS	同一套脚本的 macOS 版本（截图、注入鼠标、窗口查找需要换成 macOS API）	PR-10/11 合并前
累加器冷启动	按上面第 3 条改法实现后，用 drive.mjs t2 的冷启动统计复验第一秒抓帧数 ≈30	PR-10 内
T2 黑帧（若再出现）	owner 已判定 10-03 那一轮不计入；PR-10 实现期如再出现，看 blankDiag：① glReadAlphaSum 为 0（且模型不在 stage / 不可见）→ 应用那一帧本来就没画模型，与 iframe 无关；② glReadAlphaSum > 0、sameRealmDrawImageAlphaSum 为 0 → drawImage 快照本身读空，两种方案都会有；③ 两者都 > 0 而打包为空 → 取帧或打包路径异常：跨 realm 读取或 iframe 内打包步骤，前者是 iframe 特有、要回到 §3.3.5 重新评估，后者设计 1 同样存在。用 drive.mjs blank 反复跑（不动鼠标，跑的时候别操作电脑）	出现时

（兼容模式不透明像素命中、冷启动现状测量已于 2026-10-03 补测完成。）

原始截图

results.json 里 T3/T4 的 bg / fg / bg2 截图路径指向实测机上的运行目录，原始区域截图（两种模式合计约 7 MB）没有入库。入库的是由「背景 / 叠层 / 差值」拼成的三联图（docs/design/visit-t1-t5/），每张截图只含受控背板与 Pet 自身内容。要复核 bgStable_* 等比较数字，用 scripts/visit_probe/ 重跑即可。

复现

见 scripts/visit_probe/README.md。
